光でデータを伝送する時代が始まっています。
なぜマイクロLEDが次世代光通信の中核光源として注目されているのか、そしてそれを可能にする技術についてご紹介します。

2026年5月｜ソウル半導体 広報チーム｜読了時間 約4分

光通信とは何か

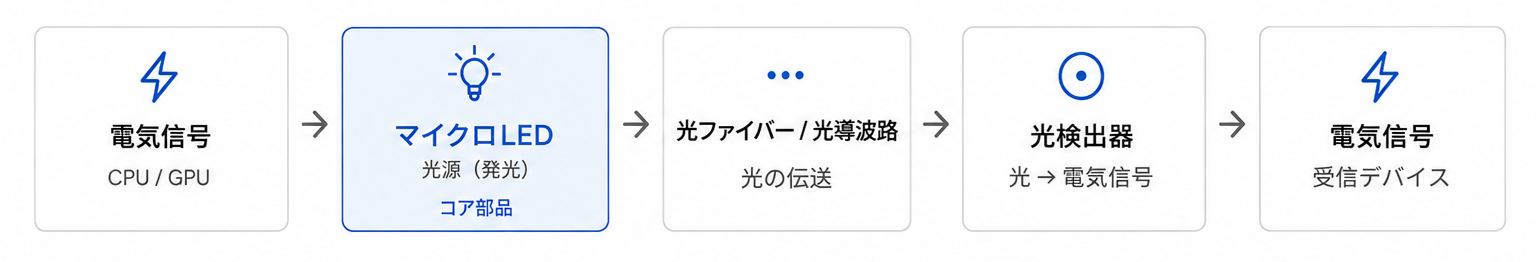

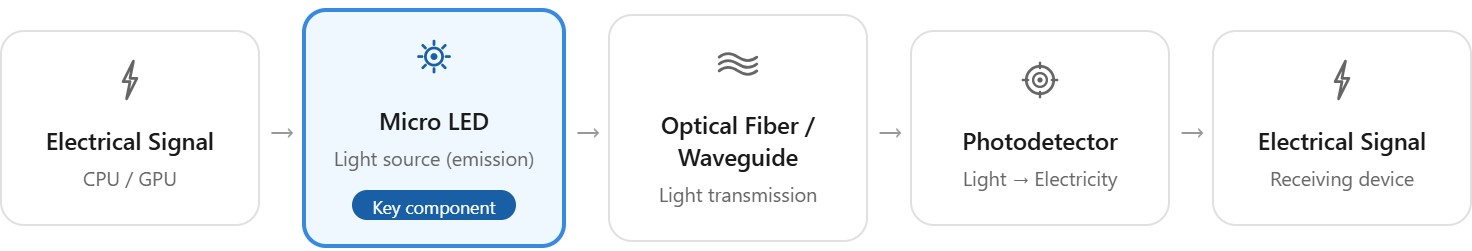

光通信とは、電気信号を光に変換してデータを送信し、受信側で再び電気信号に復元する技術です。
銅線に比べて数十倍高速であり、消費電力も大幅に低いため、AIデータセンターの中核インフラとして注目されています。

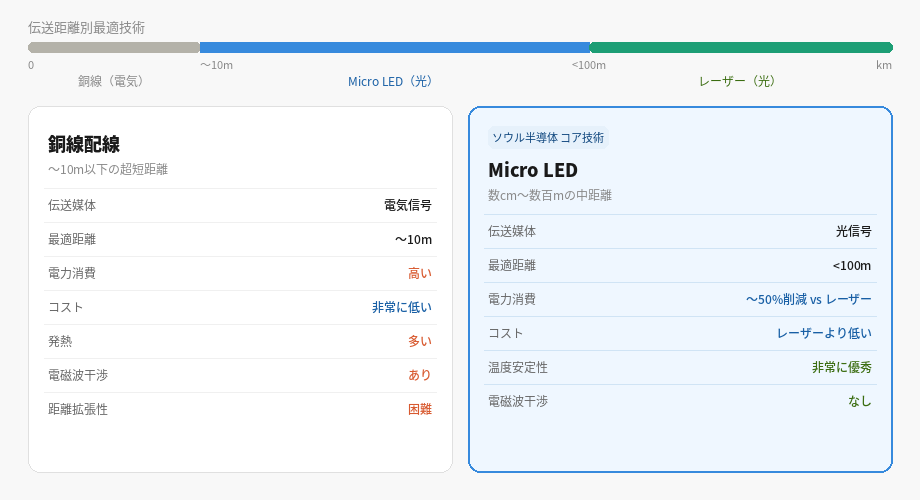

なぜレーザーではなくマイクロLEDなのか

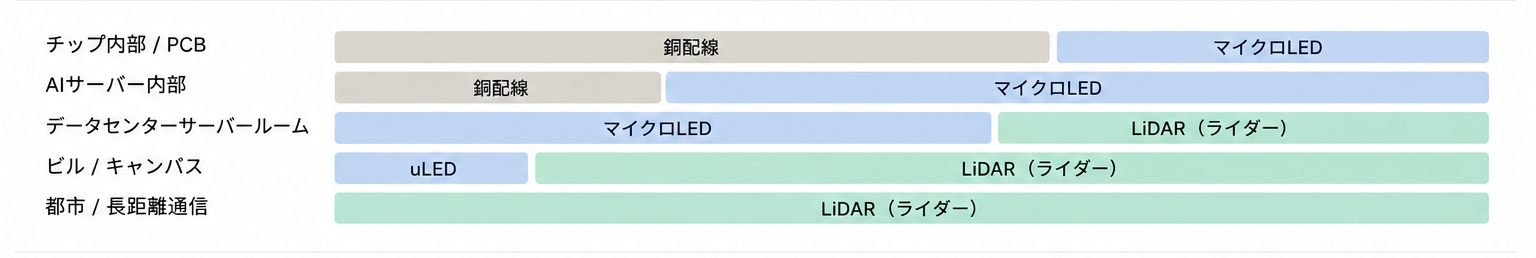

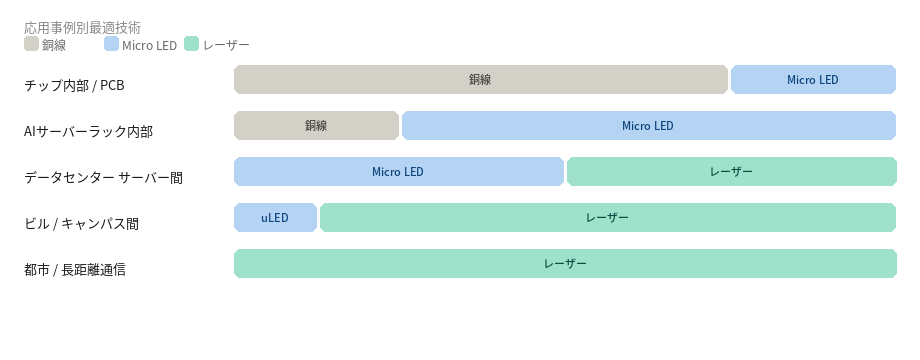

従来の光通信では、銅線やレーザーが光源として使用されてきました。
しかし、AIデータセンターで求められる超高帯域幅（High Bandwidth）と低消費電力（Low Power）の実現が重要になるにつれ、既存の銅ベース通信の限界が徐々に明らかになっています。
マイクロLEDは、こうした課題を解決する現実的な代替技術として浮上しています。

光通信に適したマイクロLEDの主要技術

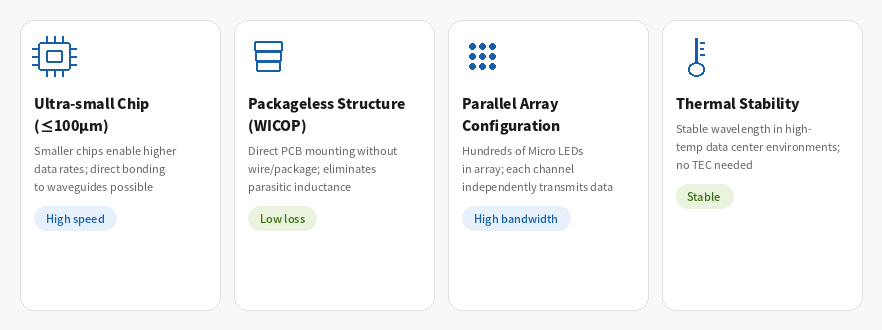

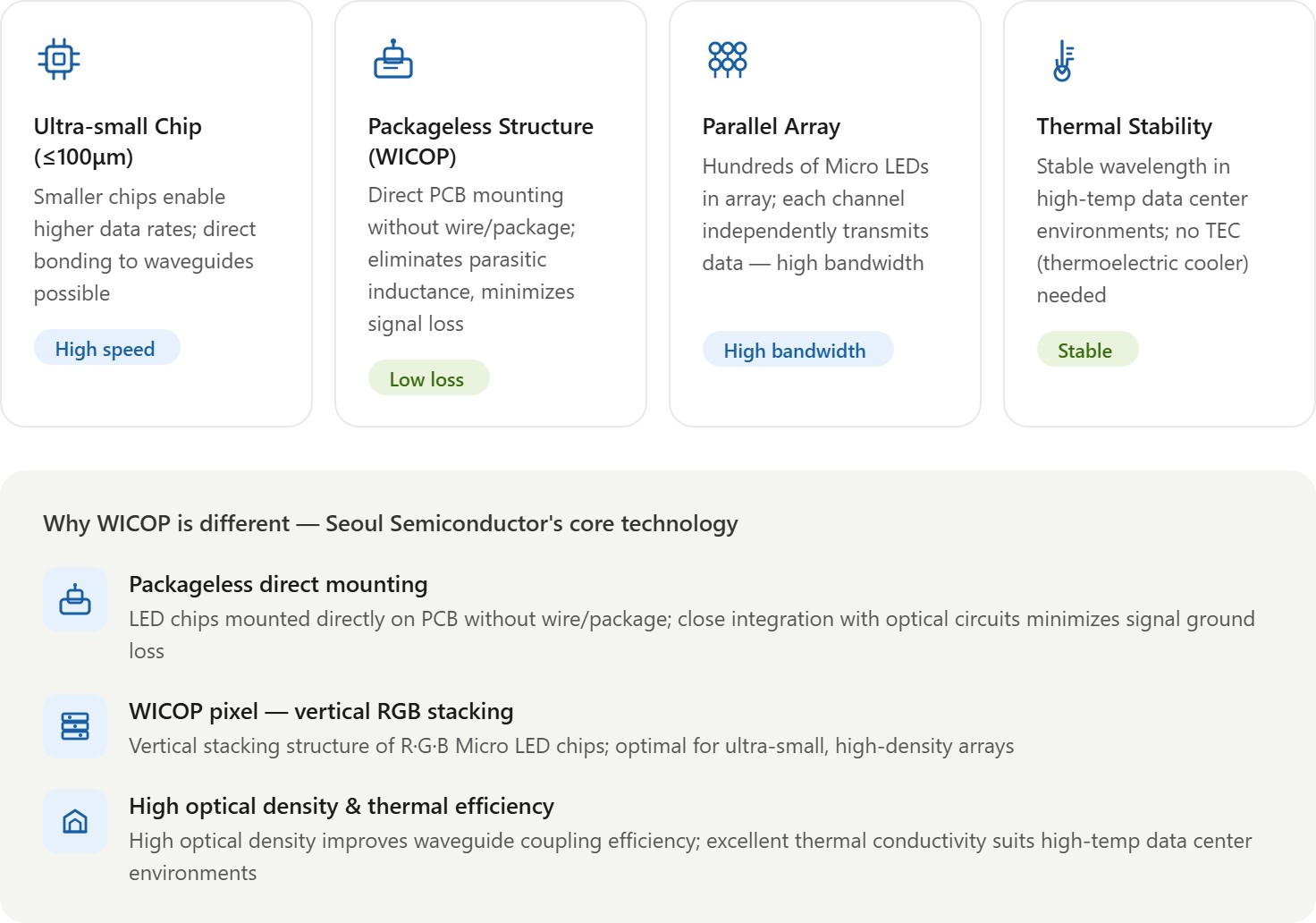

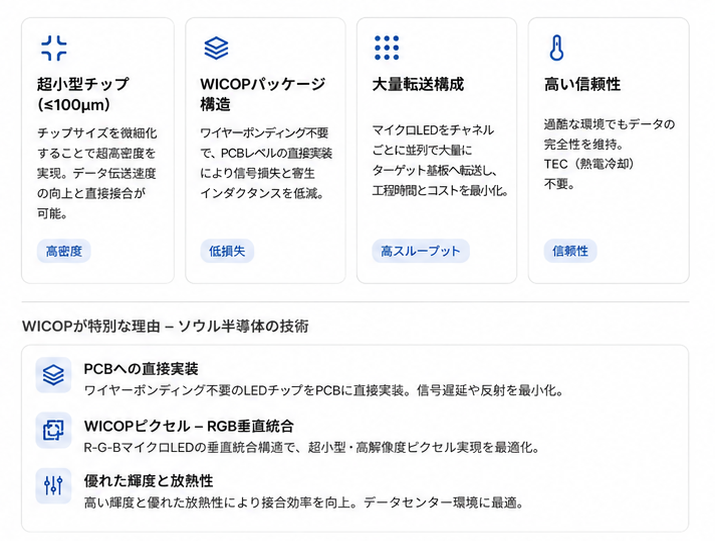

マイクロLEDを光通信に活用するためには、超小型チップサイズ、高速変調性能、低発散角、そして高集積化技術などが不可欠です。
以下の4つの技術要素が、光通信応用を実現する中核技術となります。

光通信に適したマイクロLEDの主要技術
